劃片機校準規范（劃片機操作流程）

為確保劃片機在晶圓切割、芯片制造等精密工藝中具備高穩定性、高精度與一致性，特制定劃片機校準規范，用以指導日常操作人員和設備工程師在進行設備校準時的步驟、頻率與注意事項，提升產品良率，降低設備誤差帶來的不良風險。

一、適用范圍

本規范適用于本公司所有型號的劃片機設備，包括自動劃片機和手動劃片機，適用于新機調試、定期校準、搬遷復位及異常維修后的校準操作。

二、校準周期

1. 日常校準：操作員每日開機前需檢查主軸運行狀態、劃片刀片安裝偏差與冷卻液流量等基本項。
2. 周期性校準：每月由設備工程師執行精密校準，包括劃片軌跡精度、Z軸刀深校準、CCD定位系統校準等。
3. 特殊情況校準：

* 設備移動或震動后；
* 更換主軸、滑軌、導軌等關鍵部件后；
* 產品劃片出現偏位、崩邊等異常現象時；
* 接到客戶反饋或品質異常報告時。

三、校準工具與準備

1. 標準劃片基準片（玻璃基準片或硅基準片）
2. 高精度顯微鏡或CCD監視系統
3. 校準規尺（激光測距或機械量規）
4. 工具包（螺絲刀、卡規、六角扳手等）
5. 校準記錄表單與文檔記錄系統

四、校準項目與方法

1. X/Y軸運動精度校準

* 使用標準劃片圖形，通過CCD攝像頭觀察路徑是否對準預設劃線；
* 校驗步進電機移動距離是否與控制系統設定一致，誤差應小于±2μm。

2. Z軸刀深校準

* 利用刀深量規或測試基板，校準劃片刀進入深度；
* 標準偏差控制在±1μm以內，避免過淺或過深劃片導致切割不良。

3. 劃片路徑直線度校準

* 使用標準玻璃片進行劃線，觀察是否存在偏彎、偏斜；
* 誤差控制在±3μm以內，需調節導軌或軟件參數修正。

4. CCD定位系統校準

* 利用十字定位圖形調整攝像機角度與焦距；
* 校準圖像放大倍率與實際坐標對齊誤差不得超過±1μm。

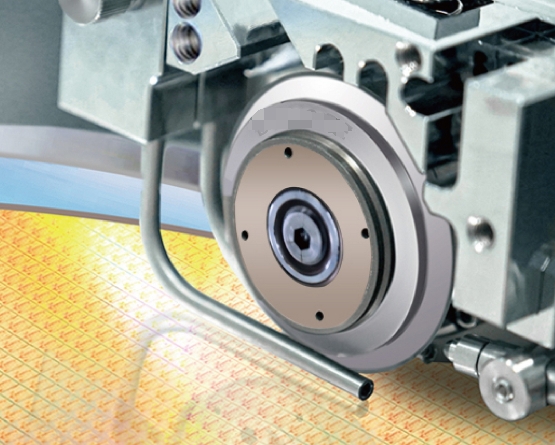

5. 刀片旋轉平衡性與偏心校準

* 用顯微鏡檢測刀片運行時是否有跳動；
* 必要時更換刀法蘭或重新安裝刀片，確保無偏心狀態。

五、校準結果記錄

所有校準項目須如實記錄于《劃片機校準記錄表》中，標注校準人員、時間、設備編號、校準內容、誤差值及調整措施等。校準記錄需存檔至少兩年，供品管與客戶稽核使用。

六、注意事項

1. 校準過程必須在潔凈室或無塵環境中進行；
2. 禁止未經培訓人員擅自進行設備校準；
3. 校準過程中發現設備異常，應及時上報設備工程師處理；
4. 校準用工具必須定期溯源，確保其測量準確性。

通過嚴格執行劃片機校準規范，不僅能夠提升生產良率與產品一致性，還可延長設備使用壽命，預防重大品質風險，保障企業持續的制造能力和客戶滿意度。各部門應高度重視并落實本規范要求。

劃片機操作流程

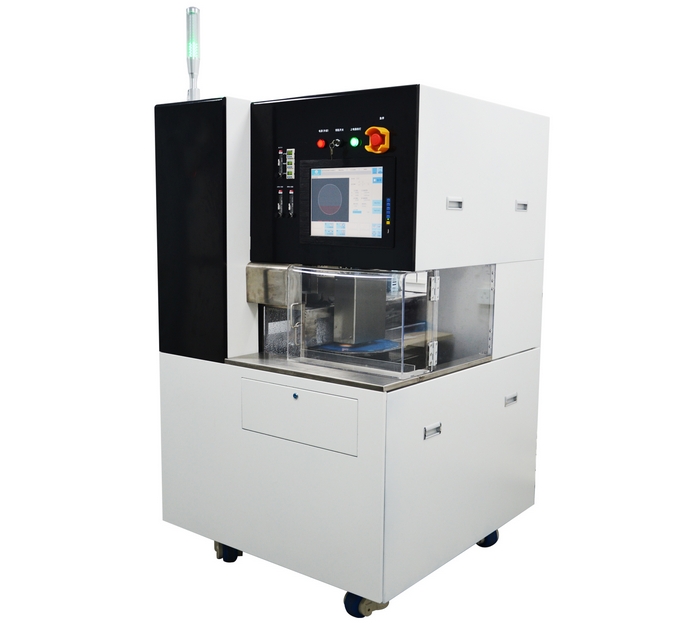

劃片機是用于晶圓、芯片、玻璃、陶瓷等材料精密切割的關鍵設備。其操作流程直接關系到產品良率與設備使用壽命。為規范操作步驟，提高生產效率與加工質量，制定本劃片機標準操作流程，適用于本公司各類自動或半自動劃片機。

一、操作人員要求

1. 必須經過設備操作培訓合格，持證上崗；
2. 熟悉劃片工藝、材料特性、安全操作規程；
3. 熟練掌握常見異常判斷與簡單處理能力。

二、開機準備

1. 環境檢查

* 保持工作區域清潔，無雜物；
* 確認室溫、濕度符合設備使用條件；
* 確認電源、氣源、水源正常連接。

2. 設備檢查

* 打開設備電源與操作面板；
* 檢查主軸、刀片、導軌是否有異物或損傷；
* 檢查冷卻液水箱是否加滿，液體是否清潔；
* 檢查真空吸附平臺是否干凈平整，確保吸力正常。

3. 刀片安裝與檢查

* 按要求安裝適配刀片，使用力矩扳手固定；
* 檢查刀片無缺口、無偏心，轉動順暢；
* 輸入刀片參數（外徑、厚度、最大轉速）至系統中。

三、產品裝載與參數設定

1. 晶圓裝片

* 用吸筆或真空吸具輕放晶圓于載臺或卡盤，確保居中；
* 啟動真空吸附，檢查是否牢固貼合。

2. 參數設定

* 根據產品BOM設定劃片路徑、切割深度、進給速度、主軸轉速等參數；
* 導入程序文件或通過圖像系統設定劃片起始點；
* 調整CCD視覺對位系統，確保X/Y對位精準。

四、試劃與確認

1. 試劃操作

* 先執行干跑（不切割，僅走路徑）確認軌跡正確；
* 再執行試劃（切割廢片），檢查切割深度、路徑、刀痕是否正常；
* 檢查邊緣是否崩裂、偏位或殘料，若異常需調整參數或換刀。

2. 確認OK后批量執行

* 核對產品型號、批次、工藝參數是否一致；
* 啟動批量劃片程序，觀察前幾片運行情況；
* 操作過程中不得隨意離崗，需隨時監控設備運行狀態。

五、劃片結束與卸片

1. 切割完成后停機

* 關閉主軸、切割程序；
* 停止冷卻水、真空吸附；
* 小心取下切割后晶圓，置于指定載具或托盤中；
* 檢查碎片、刀痕、崩邊等外觀問題，異常及時記錄上報。

2. 清潔維護

* 清理設備表面、真空平臺、刀頭區域殘渣；
* 更換冷卻液或過濾棉，保持設備潔凈；
* 記錄設備使用情況、操作人員、產品批次等信息。

六、安全注意事項

1. 操作時嚴禁裸手接觸刀片或旋轉主軸；
2. 非專業人員不得打開機體或更改系統參數；
3. 遇到設備報警或異常聲音應立即停機排查；
4. 作業完成必須關電斷氣，做好交接記錄。

通過規范劃片機的操作流程，既可確保設備安全運行，又能提升產品加工良率與一致性，是保障生產高效、穩定的關鍵環節。各操作員必須嚴格遵守本流程，并配合定期培訓和考核，持續提升操作水平和設備使用效率。
