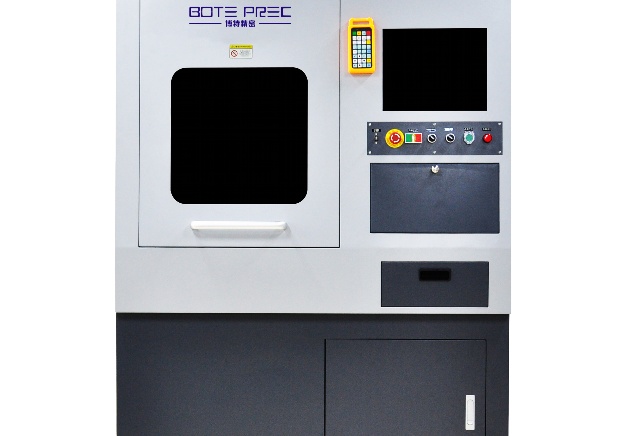

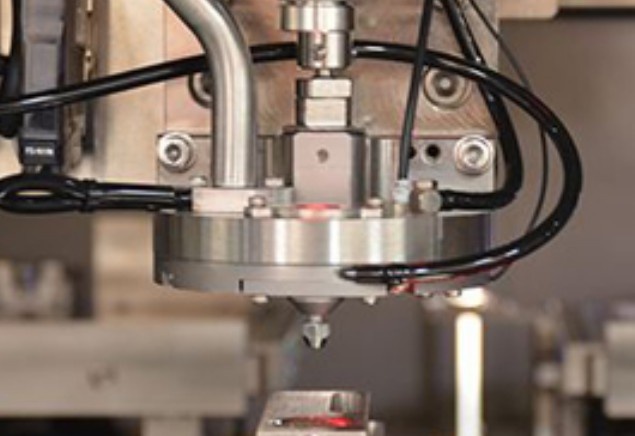

PCB在線激光鐳雕機怎么選型

PCB在線激光鐳雕機怎么選型 PCB在線激光鐳雕機選型指南

一、明確應用需求

PCB在線激光鐳雕機的選型首先需要明確具體的應用需求：

1. 加工材料類型：不同PCB基材（FR-4、鋁基板、陶瓷基板等）對激光波長有不同要求

2. 標記內容復雜度：簡單文字/二維碼還是復雜圖形，影響激光精度需求

3. 生產節拍要求：決定設備的速度和自動化程度

4. 標記深度要求：淺表層標記還是需要一定深度的雕刻

5. 產線集成需求：是否需要與現有生產線無縫對接

二、關鍵性能參數考量

1. 激光器類型選擇

– 光纖激光器：適合大多數PCB標記，波長1064nm，壽命長(10萬小時以上)

– 紫外激光器：355nm波長，適合精細標記和敏感材料，冷加工減少熱影響

– CO2激光器：適合非金屬材料表面處理，但PCB領域應用較少

2. 精度參數

– 最小線寬：通常0.01-0.05mm，高精度應用需≤0.02mm

– 重復定位精度：±0.005mm以內為佳

– XY平臺精度：直接影響標記位置準確性

3. 加工速度

– 字符標記速度通常100-500字符/秒

– 二維碼標記速度約0.5-2秒/個

– 高產能產線需選擇≥300mm/s的掃描速度

4. 光斑質量

– 光束質量M2<1.3為佳 - 光斑直徑可調范圍通常0.02-0.2mm 三、自動化與集成能力 1. 上下料系統：自動傳送帶、機械手接口等 2. 視覺定位系統：CCD自動對位精度需達±0.01mm 3. 軟件兼容性：支持Gerber、DXF等PCB設計文件格式 4. 通信接口：支持RS232、以太網等工業通信協議 5. MES系統對接：生產數據采集和追溯功能四、可靠性評估 1. 設備MTBF：平均無故障時間應≥10,000小時 2. 激光器壽命：光纖激光器通常100,000小時以上 3. 冷卻系統：水冷/風冷系統的穩定性和噪音水平 4. 防護等級：至少IP54以上防塵防水 5. 維護便捷性：光學元件更換周期和難易度五、安全與環保 1. 激光防護：Class 1安全等級，配備安全聯鎖 2. 排煙系統：集成式煙霧凈化裝置 3. 噪聲控制：運行噪聲≤75dB 4. 能耗效率：整機功率通常500W-2000W 六、供應商評估要點 1. 行業經驗：PCB專用設備制造經驗≥5年 2. 技術支援：本地化服務團隊響應時間 3. 備件供應：常用光學元件庫存情況 4. 客戶案例：同類PCB廠商的成功應用 5. 認證資質：CE、FDA等國際認證七、成本效益分析 1. 初始投資：設備價格范圍通常20-100萬元 2. 運行成本：每小時能耗、耗材更換成本 3. 占地面積：緊湊型設計可節省車間空間 4. 投資回報率：基于產能提升和良率改善計算結語 PCB在線激光鐳雕機的選型需要綜合考慮技術參數、生產需求和經濟因素，建議進行樣品測試和廠商實地考察，選擇既能滿足當前需求又具備一定升級空間的設備。與供應商深入溝通具體應用場景，獲取定制化解決方案，才能實現最佳的投資回報。

點擊右側按鈕，了解更多激光打標機報價方案。

咨詢報價方案

相關推薦

PCB在線鐳雕機選購指南

一、了解PCB在線鐳雕機的基本功能

PCB在線鐳雕機是專門用于印刷電路板(PCB)標記和標識的高精度設備，主要功能包括：

– 在PCB表面雕刻永久性標識（序列號、二維碼、條形碼等）

– 去除阻焊層進行局部開窗

– 精密切割覆蓋膜

– 高精度微鉆孔

二、核心選購參數

1. 激光類型：

– 光纖激光：適合金屬表面標記（1064nm）

– CO2激光：適合非金屬材料（10.6μm）

– UV激光（355nm）：高精度，適合精細加工

2. 加工精度：

– 分辨率：通常要求0.001mm以上

– 重復定位精度：±0.005mm以內為佳

3. 加工速度：

– 一般要求100-700mm/s

– 高產能線需考慮800mm/s以上機型

4. 工作臺尺寸：

– 根據最大PCB尺寸選擇，常見有400×300mm、600×500mm等

5. 視覺定位系統：

– CCD相機精度（通常500萬像素以上）

– 自動對焦功能

– 多mark點識別能力

三、選購注意事項

1. 材料兼容性測試：

– 確保設備能處理您的PCB基材（FR4、鋁基板、柔性板等）

– 測試不同表面處理（噴錫、沉金、OSP等）的雕刻效果

2. 軟件系統評估：

– 是否支持Gerber文件直接導入

– 與現有MES系統的對接能力

– 批量處理功能是否完善

3. 環境要求：

– 檢查設備對車間溫濕度的要求

– 排煙除塵系統的配套需求

4. 售后服務：

– 保修期（通常1-2年）

– 本地服務工程師的響應時間

– 備件供應周期

四、主流品牌對比

| 品牌 | 優勢 | 典型型號 | 參考價格 |

|||-|-|

| 通快 | 德國技術，高精度 | TruMark 6030 | 80-120萬 |

| 相干 | 美國品牌，穩定性好 | PowerLine AVIA NX | 60-100萬 |

五、預算規劃建議

1. 入門級：20-30萬元（基本功能）

2. 中端：30-60萬元（帶視覺定位）

3. 高端：60萬元以上（全自動、高產能）

建議預留10-15%預算用于輔助設備（除塵系統、維護工具等）

六、驗收標準

1. 精度測試：使用標準測試板驗證雕刻精度

2. 速度測試：連續8小時不間斷運行測試

3. 穩定性測試：不同材質PCB的雕刻一致性

4. 軟件測試：數據導入導出和批量處理功能

選擇PCB在線鐳雕機需要綜合考慮生產需求、預算和技術支持等因素，建議先進行樣品測試，確保設備滿足您的特定生產要求。

點擊右側按鈕，了解更多激光打標機報價方案。

咨詢報價方案

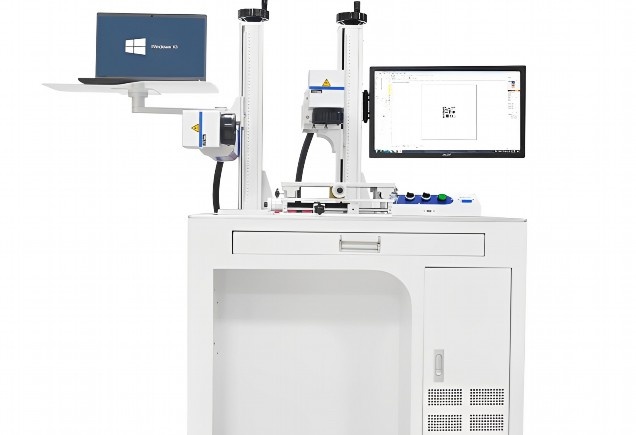

PCB激光打標機如何選擇激光器
