光纖激光焊接機氣體保護技術解析

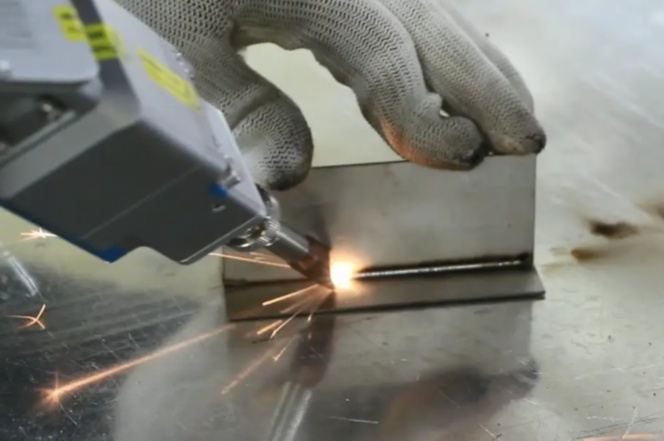

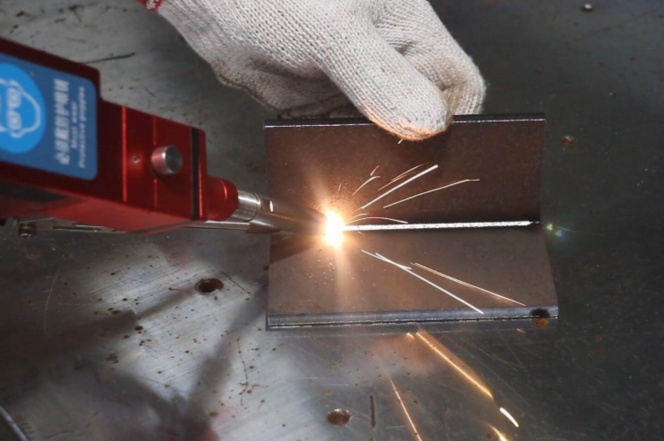

光纖激光焊接機作為現代制造業中的關鍵設備，憑借其高能量密度、高精度和快速加工等優勢，廣泛應用于汽車、航空航天、電子和醫療器械等領域。在激光焊接過程中，氣體保護技術是確保焊接質量的核心環節之一。它通過向焊接區域注入保護氣體，有效防止熔融金屬與空氣中的氧氣、氮氣等發生反應，從而避免氧化、氣孔和裂紋等缺陷，提升焊接接頭的強度和美觀度。

本文將從氣體保護的作用、常用氣體類型、氣體流量與噴嘴設計、應用中的關鍵技術要點以及未來發展趨勢等方面，對光纖激光焊接機氣體保護技術進行詳細解析。

一、氣體保護的作用

在激光焊接過程中，高溫會使金屬熔化并形成熔池。如果熔池暴露在空氣中，空氣中的氧氣和氮氣會與熔融金屬發生化學反應，導致氧化、氮化等問題，進而產生焊接缺陷，如氣孔、夾渣或焊縫發黑。氣體保護技術通過在焊接區域形成一層惰性或活性氣體屏障，隔絕空氣，確保焊接過程的穩定性。其主要作用包括：

1.防止氧化：保護氣體能有效隔離氧氣，避免金屬氧化物生成，提高焊縫的耐腐蝕性和機械性能。

2.穩定電弧和熔池：在某些情況下，保護氣體有助于維持激光誘導等離子體的穩定，減少飛濺，優化焊縫成形。

3.冷卻作用：部分氣體（如氦氣）還能對焊縫區域進行適度冷卻，防止過熱變形。

4.提升外觀質量：通過減少氧化和飛濺，保護氣體可使焊縫表面更光滑、均勻，滿足高端應用的外觀要求。

二、常用保護氣體類型及選擇

保護氣體的選擇取決于焊接材料、工藝要求和成本因素。常見氣體包括惰性氣體（如氬氣、氦氣）和活性氣體（如二氧化碳、氮氣），或它們的混合氣體。

1.氬氣（Ar）：作為最常用的惰性氣體，氬氣密度高于空氣，能有效覆蓋焊接區域，防止氧化。它適用于不銹鋼、鋁合金和鈦合金等材料的焊接，尤其在高反射性材料中表現優異。但純氬氣可能導致焊縫熔深較淺。

2.氦氣（He）：氦氣導熱率高，能增加焊縫熔深和焊接速度，適用于厚板焊接或高導熱材料（如銅合金）。缺點是成本較高，且密度低，需較高流量才能有效保護。

3.二氧化碳（CO?）：作為一種活性氣體，CO?可提高電弧穩定性和熔深，常用于碳鋼焊接。但可能增加飛濺和氧化風險，故常與氬氣混合使用。

4.混合氣體：例如氬氣與氦氣的混合可兼顧熔深和保護效果；氬氣與少量二氧化碳（如Ar+2-5%CO?）的混合氣體在碳鋼焊接中能減少飛濺，提高效率。對于鋁合金，氬氦混合氣體可優化焊縫質量。

選擇氣體時，需綜合考慮材料特性（如鋁合金對氧氣敏感，需高純度惰性氣體）、焊接厚度（厚板可選氦基氣體）和工藝目標（如追求外觀或強度）。

三、氣體流量與噴嘴設計的關鍵參數

氣體保護的效果不僅取決于氣體類型，還與流量、噴嘴設計和氣流模式密切相關。不當的參數設置可能導致保護不足或浪費。

1.氣體流量：流量過低無法形成有效屏障，使空氣侵入；流量過高則可能擾亂熔池，產生湍流，甚至導致焊縫缺陷。通常，流量范圍在10-25L/min之間，需根據焊接速度和材料調整。例如，鋁合金焊接需較高流量（15-20L/min），而不銹鋼可略低。

2.噴嘴設計：噴嘴的形狀和尺寸影響氣流的覆蓋范圍和穩定性。錐形或圓柱形噴嘴常見，其內徑需與激光束直徑匹配，確保氣體均勻覆蓋熔池。多孔噴嘴可提供更廣泛的氣幕，適用于大面積焊接。噴嘴與工件的距離一般為5-15mm，過遠會降低保護效果，過近可能被飛濺堵塞。

3.氣流模式：層流氣流比湍流更理想，因為它能形成穩定的氣體層?？赏ㄟ^加裝氣體透鏡或擴散器來優化氣流。此外，側吹氣體技術可用于輔助吹散等離子體，提升激光能量傳輸效率。

四、應用中的關鍵技術要點

在實際操作中，氣體保護技術的成功應用需注意以下幾點：

-氣體純度：高純度氣體（如99.99%以上）是避免污染的前提，尤其對于鈦合金或航空航天部件，雜質可能導致焊縫脆化。

-環境控制：在開放環境中，需考慮風速影響，必要時加裝防風裝置。室內焊接應保持空氣流通，避免氣體積聚。

-實時監控：集成傳感器和控制系統可監測氣體流量和壓力，及時調整參數。自動化系統能根據焊接條件動態優化保護效果。

-維護與檢查：定期清潔噴嘴，防止堵塞；檢查氣體管路是否泄漏，確保供氣穩定。

五、未來發展趨勢

隨著智能制造和綠色制造的推進，氣體保護技術正朝著高效、環保和智能化方向發展。例如，開發新型混合氣體以降低成本和環境影響；利用AI算法實時優化氣體參數；結合物聯網實現遠程監控和預測性維護。此外，在新能源領域（如電池焊接），對氣體保護的精度要求將更高，推動技術創新。

總之，氣體保護技術是光纖激光焊接質量的重要保障。通過科學選擇氣體、優化參數和精細操作，可顯著提升焊接效率和產品可靠性。未來，隨著材料和應用場景的擴展，這一技術將持續演進，為制造業注入新動力。

FAQ（常見問題解答）

1.問：為什么光纖激光焊接需要使用保護氣體？

答：保護氣體主要用于隔絕空氣中的氧氣和氮氣，防止熔融金屬發生氧化、氮化等反應，從而避免氣孔、裂紋和焊縫發黑等缺陷。它還能穩定熔池、減少飛濺，提高焊接接頭的強度、耐腐蝕性和外觀質量。

2.問：如何選擇適合的保護氣體類型？

答：選擇保護氣體需根據焊接材料、厚度和工藝要求。例如，氬氣適用于不銹鋼和鋁合金，提供良好保護；氦氣適用于厚板或高導熱材料，增加熔深；二氧化碳常用于碳鋼，但常與氬氣混合以減少飛濺。建議參考材料供應商推薦或進行工藝試驗。

3.問：氣體流量過高或過低會有什么影響？

答：流量過低可能導致保護不充分，空氣侵入焊接區，引起氧化缺陷；流量過高則可能擾亂熔池穩定性，產生湍流，導致焊縫不均勻或氣體浪費。一般流量控制在10-25L/min，需根據具體應用調整。

4.問：噴嘴堵塞或損壞會影響焊接質量嗎？

答：是的，噴嘴堵塞或損壞會破壞氣流均勻性，導致保護不完整，進而引發焊縫氧化或氣孔。建議定期檢查和清潔噴嘴，確保其與激光束對齊，并保持適當距離（通常5-15mm）。

5.問：在戶外或通風不良環境中，如何保證氣體保護效果？

答：在戶外需加裝防風罩或使用高流量氣體來抵消風速影響；在通風不良的室內，應確保局部排氣，避免保護氣體積聚造成安全隱患。同時，選擇密度較高的氣體（如氬氣）可能更有效。必要時，可采用封閉式焊接室以實現最佳保護。
