微流控芯片焊接解決方案案例分享

微流控芯片作為現代生物醫學和化學分析的核心工具，廣泛應用于疾病診斷、藥物篩選和環境監測等領域。其核心優勢在于能夠在微米尺度上精確操控流體，實現高通量、低樣本消耗的分析。然而，微流控芯片的制造過程中，焊接環節常成為瓶頸：芯片的封裝質量直接影響流體通道的密封性、生物兼容性和長期穩定性。

本案例分享某生物技術公司（以下簡稱“公司”）在微流控芯片焊接中遇到的挑戰及其創新解決方案，旨在為行業提供參考。

問題描述

公司專注于開發一款用于快速病原體檢測的微流控芯片，該芯片由聚二甲基硅氧烷（PDMS）和玻璃基板構成，內部包含多通道微流體結構。在生產初期，公司采用傳統熱壓焊接工藝進行封裝，但面臨以下問題：首先，焊接后芯片的密封性不足，導致約15%的產品出現流體泄漏，影響檢測準確性；其次，焊接過程的熱應力導致微通道變形，降低了芯片的精度和重復性；

最后，傳統工藝效率低下，每片芯片焊接耗時超過5分鐘，無法滿足批量生產需求。這些問題不僅增加了生產成本，還延誤了產品上市時間，嚴重制約了公司在快速診斷市場的競爭力。

解決方案

針對上述挑戰，公司聯合設備供應商引入了激光焊接解決方案。激光焊接作為一種非接觸、高精度的技術，特別適用于微流控芯片的封裝。具體方案包括：采用波長1064nm的脈沖光纖激光器，結合計算機控制系統，實現微米級定位和能量控制。焊接參數經過優化：脈沖能量設置為0.5-1.5mJ，頻率為10-20kHz，掃描速度控制在100-200mm/s，以確保焊接區域均勻加熱而不損傷敏感結構。此外，方案還整合了實時紅外熱成像監測系統，用于檢測焊接過程中的溫度分布，防止過熱導致的材料降解。

為了提升生物兼容性，焊接界面使用惰性氣體（如氮氣）保護，避免氧化污染。這一解決方案不僅針對PDMS-玻璃組合，還通過模擬軟件預演焊接過程，減少了實驗迭代次數。

實施過程

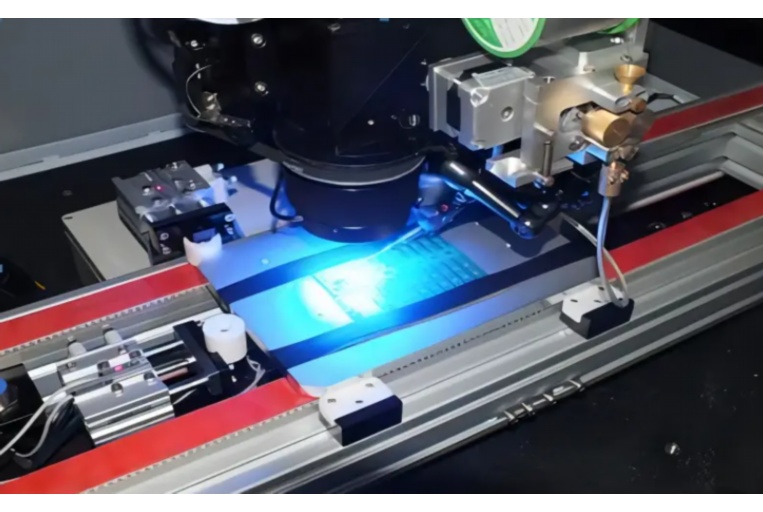

方案實施分為三個階段：首先，團隊進行了可行性測試，使用原型芯片驗證激光焊接的密封性和精度。通過掃描電子顯微鏡（SEM）和壓力測試，確認焊接接頭強度達到0.5MPa以上，遠超行業標準。其次，在生產線上集成自動化激光焊接系統，包括六軸機械臂和視覺定位模塊，實現芯片的快速對位和焊接。操作人員經過培訓，掌握參數調整和故障處理技能。

最后，實施質量控制流程：每批芯片抽樣進行流體測試和加速老化實驗，確保長期可靠性。整個實施周期為3個月，總投資約50萬元，但通過優化工藝，將單芯片焊接時間縮短至1分鐘以內。

結果與效益

引入激光焊接解決方案后，公司取得了顯著成果：芯片良率從85%提升至98%，流體泄漏問題基本消除；焊接精度提高，微通道變形率降低至2%以下，確保了檢測結果的重復性；生產效率大幅提升，日產量從200片增加到800片，滿足了市場需求。成本方面，盡管前期投資較高，但長期來看，廢品率下降和工時節約使總體生產成本降低了20%。此外，該解決方案增強了產品的生物兼容性，通過了ISO10993認證，為公司開拓高端醫療市場奠定了基礎。客戶反饋顯示，芯片在實地檢測中表現穩定，支持了公司在COVID-19快速檢測項目中的成功應用。

結論

本案例證明，微流控芯片焊接解決方案的創新能夠顯著提升產品質量和生產效率。激光焊接技術以其高精度和靈活性，成為解決微流體封裝挑戰的有效途徑。未來，隨著材料科學和自動化技術的發展，焊接工藝有望進一步集成智能監測和自適應控制，推動微流控芯片在精準醫療等領域的廣泛應用。公司計劃將此經驗推廣至其他產品線，并與研究機構合作，探索新型焊接方法如超聲波焊接在柔性芯片中的應用，持續驅動行業進步。
