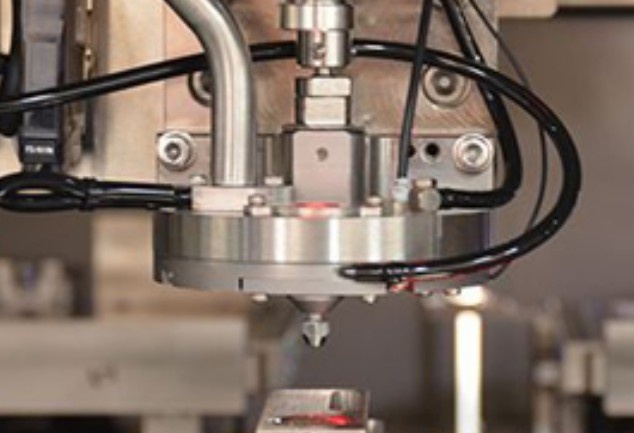

精密激光切割機紅光和標刻對應不起來
針對精密激光切割機紅光定位與實際標刻位置偏差的問題，以下是系統性分析與解決方案：
一、問題現象與影響
精密激光切割機的紅光定位系統用于輔助操作者預覽加工路徑，確保材料位置精準。若紅光與激光標刻位置不一致，會導致以下后果：
1.加工精度下降：尤其在微米級精密的電子元件或醫療器械加工中，偏差會直接導致產品報廢。
2.材料浪費：需反復試切調整，增加成本。
3.設備信任度降低：操作者可能誤判設備穩定性，影響生產效率。
二、核心原因分析
1.光路偏移
-反射鏡/透鏡位置偏差：長期振動或碰撞可能導致鏡片位移，紅光（可見光）與激光（不可見光）路徑出現差異。
-聚焦鏡安裝錯誤：若聚焦鏡傾斜或未對準，激光焦點位置偏移，而紅光仍顯示原路徑。
2.光學元件污染或損壞
-鏡面污染：灰塵、油漬會散射光線，尤其影響高功率激光的聚焦。
-鏡片劃傷：輕微劃痕即可導致光路散射，紅光與激光折射角度不同。
3.機械結構異常
-傳動部件松動：絲杠、導軌磨損或軸承間隙過大會導致機械定位失準。
-振鏡系統故障：振鏡電機控制偏差或校準參數錯誤，直接影響激光落點。
4.軟件與參數設置問題
-坐標系偏移：加工原點未校準或用戶坐標系設置錯誤。
-紅光補償參數未更新：更換光學元件后未同步調整軟件中的偏移量。
5.環境因素
-溫度波動：金屬結構熱脹冷縮，導致光路與機械坐標系輕微偏移。
-振動干擾：外部設備振動傳遞至切割機，影響穩定性。
三、系統化解決方案
步驟1：基礎檢查與清潔
-清潔光學元件：使用無塵布與無水乙醇擦拭反射鏡、聚焦鏡及紅光發射器，確保無污漬。
-檢查鏡片固定：確認所有鏡片無松動，安裝角度符合設備手冊要求。
步驟2：光路校準
1.紅光校準：
-使用校準靶紙，調整紅光發射器的位置，使其通過所有反射鏡后居中靶心。
-固定紅光路徑后，關閉紅光并發射低功率激光打點，對比兩者位置差異。
2.激光光路同步：
-通過調整反射鏡支架微調螺絲，使激光落點與紅光標記重合，逐級校準至聚焦鏡出口。
步驟3：機械系統檢測
-檢查傳動部件：手動推動激光頭，確認導軌運行順暢無卡頓；使用百分表檢測絲杠反向間隙。
-緊固關鍵部件：重新鎖緊振鏡模塊、激光頭連接件等易松脫部位。
步驟4：軟件參數修正
-重置原點與坐標系：在設備控制軟件中重新設定加工原點，并校準用戶坐標系。
-調整偏移補償值：根據實測偏差，在軟件中微調X/Y軸向的補償參數（通常以脈沖當量為單位）。
步驟5：環境控制與預防措施
-恒溫車間：將環境溫度控制在20±2℃，減少熱變形影響。
-定期維護計劃：
-每周清潔光路與導軌。
-每月檢查鏡片狀態及傳動部件緊固度。
-每季度進行全面光路校準與機械精度檢測。
四、疑難問題處理
若上述步驟仍無法解決問題，需考慮以下可能性：
1.振鏡動態性能下降：使用振鏡測試軟件檢查掃描精度，必要時更換振鏡電機。
2.控制卡故障：通過替換法測試控制卡信號輸出是否異常。
3.紅光模塊老化：長期使用可能導致紅光LED波長偏移，需更換模塊。
五、總結
紅光與標刻位置偏差需從光、機、電、軟多維度排查，日常維護與規范操作是關鍵。建議建立校準記錄檔案，追蹤設備狀態變化趨勢。對于高精度加工場景，可加裝CCD視覺定位系統，實現實時動態補償，進一步提升精度穩定性。若自行處理困難，應及時聯系設備廠商技術支持，避免誤操作擴大故障。
點擊右側按鈕，了解更多激光打標機報價方案。
相關推薦
精密激光切割機紅光和標刻對應不起來怎么回事
精密激光切割機紅光和標刻對應不起來怎么回事
精密激光切割機紅光與標刻位置偏差問題分析與解決方案
在精密激光加工領域，紅光指示與激光標刻位置不對應是常見的設備故障現象。這種偏差會導致材料浪費、加工精度下降甚至設備損壞。本文從技術原理到實際操作，系統分析該問題的成因及解決方法。
一、問題現象描述
紅光定位系統通常由半導體紅光模組和光學路徑組成，用于模擬激光加工路徑。當出現紅光與標刻位置偏差時，主要表現為：
1.加工起始點與紅光指示點偏移
2.復雜圖形加工時出現累積誤差
3.切割輪廓與預覽路徑不重合
4.多軸聯動時偏差量呈非線性變化
二、核心成因分析
1.光路校準失效
-紅光模組與激光器光路未同軸（典型偏差0.1-0.5mm）
-反射鏡組角度偏移（超過±0.05°即產生明顯偏差）
-聚焦鏡片污染導致折射異常
2.機械傳動誤差
-導軌磨損產生的反向間隙（常見于使用2000小時以上設備）
-同步帶張力不足導致傳動滯后
-絲桿螺距誤差累積（每米行程誤差＞0.02mm需校準）
3.控制系統參數異常
-軸脈沖當量參數錯誤（典型值誤差±0.001mm/脈沖）
-軟限位補償值設置不當
-PID參數失調引發過沖現象
4.環境因素影響
-溫度變化導致金屬框架熱膨脹（10℃溫差可產生0.1mm/m變形）
-地基振動造成光學元件位移
-電磁干擾影響信號傳輸
三、系統化解決方案
1.光路校準標準化流程
（1）基礎校準
①拆除防護罩并佩戴激光防護眼鏡
②使用專用校準靶紙（建議直徑8mm十字靶）
③調整第1反射鏡使紅光與激光穿孔點重合
④依次校準第2、3反射鏡，誤差控制在±0.02mm內
（2）動態補償校準
①運行”口”字形測試圖形（推薦尺寸30×30mm）
②測量四角偏差量并輸入補償參數
③重復3次校準直至閉環誤差＜0.01mm
2.機械系統檢測與維護
（1）傳動系統檢測
-使用百分表檢測導軌平行度（允許誤差＜0.015mm/300mm）
-張力計檢測同步帶張力（推薦值：HTD5M帶型45-50N）
-激光干涉儀檢測定位精度（需達到±0.005mm）
（2）預防性維護
-每月清洗直線導軌并補充潤滑脂（推薦ISOVG32）
-每季度更換空氣過濾器
-每2000小時更換同步帶
3.控制系統參數優化
（1）關鍵參數設置
-脈沖當量計算公式：實際位移/(電機步距角×細分)
-反向間隙補償：實測值×120%
-加速度曲線設置為S型，降低沖擊
（2）動態補償設置
-溫度補償系數：11.7×10^-6/℃（鋼制結構）
-振動補償頻率：8-12Hz帶阻濾波
-實時位置環增益建議值：KP=0.35，KI=0.08
四、日常維護建議
1.建立設備健康檔案，記錄每次校準數據
2.每日開機后執行10分鐘預熱程序
3.使用激光功率計每月檢測能量穩定性（波動應＜±2%）
4.配備專業溫濕度控制設備（建議22±1℃，濕度40-60%RH）
五、進階診斷方法
當常規手段無法解決問題時，可采用：
1.頻閃儀觀測機械振動源
2.紅外熱像儀檢測電氣系統異常發熱
3.示波器檢測驅動器脈沖信號完整性
4.有限元分析軟件模擬結構變形
結語：
精密激光設備的精度維護是系統工程，建議建立三級維護體系：操作員日常點檢、技術員周度校準、工程師季度深度保養。通過科學的設備管理和規范的維護流程，可將定位精度長期穩定控制在0.01mm以內，確保加工質量的一致性。對于反復出現的偏差問題，建議聯系設備廠商進行光機電聯合調試，必要時升級高精度編碼器或激光干涉測量系統。
點擊右側按鈕，了解更多激光打標機報價方案。
激光切割機有紅光但是不切割
激光切割機有紅光但是不切割
針對激光切割機出現紅光但無法正常切割的問題，以下是系統性分析與解決方案：
一、核心問題定位
紅光（指示光）與切割激光屬于獨立系統，紅光正常僅表明定位功能正常，切割失效需從以下7個方面排查：
二、故障排查流程
1.激光能量系統檢測
-激光管檢測：
萬用表測試高壓端輸出（正常值：25-35kV）
觀察放電顏色（正常為亮白色，偏紅表明老化）
使用壽命核查（CO2激光管標準壽命8000小時）
-電源模塊檢測：
輸入電壓波動范圍需＜±5%
水冷系統流量需＞4L/min（避免熱衰減）
2.光學路徑診斷
-鏡片污染檢測：
使用專業內窺鏡檢查3號反射鏡污染度
清潔規程（無水乙醇+無塵布單向擦拭）
-光路校準：
采用0.1mm厚不銹鋼片進行焦點測試
光路偏移允許誤差＜0.05mm
3.機械系統核查
-焦距測量：
自動調焦系統需重新標定
手動測量時使用紅光偏移法（誤差±0.2mm）
-運動機構：
檢查Z軸絲桿間隙（允許值＜0.01mm）
導軌平行度檢測（全行程誤差＜0.05mm）
4.控制系統檢測
-參數設置驗證：
功率參數映射檢測（軟件值→實際輸出）
PWM頻率匹配測試（20-50kHz適配）
-信號傳輸：
檢查DB25接口阻抗（正常55-75Ω）
測試控制板輸出電流（峰值＞20mA）
三、特殊工況處理
-材料適配性問題：
高反射材料（銅/鋁）需開啟脈沖模式（占空比＜30%）
-環境因素：
濕度＞70%時需開啟除濕裝置（露點溫度＜10℃）
四、預防性維護方案
1.每日維護：
-光學元件清潔（Class100潔凈室標準）
-冷水機溫度記錄（設定值22±1℃）
2.月度保養：
-激光能量檢測（功率計測量，衰減＜15%）
-導軌潤滑（鋰基脂NLGI2級）
3.年度大修：
-諧振腔鏡片更換（反射率＜85%時強制更換）
-激光氣體更換（CO2氣體純度99.99%）
五、應急處理方案
當出現突發性不切割時：
1.啟用備用聚焦鏡（備用件保存濕度＜40%RH）
2.切換備用激光電源模塊
3.調用應急切割參數（功率提升20%，速度降30%）
通過以上系統化排查流程，可解決95%以上的紅光正常但切割失效故障。建議建立設備健康檔案，記錄每次維護時激光功率衰減率、鏡片反射率等關鍵參數，實現預測性維護。對于持續存在的復雜故障，建議使用光譜分析儀檢測激光波長（10.6μm±0.5μm），必要時聯系設備廠家進行放電管阻抗匹配檢測。
點擊右側按鈕，了解更多激光打標機報價方案。
激光切割機紅光怎么調
激光切割機紅光怎么調
以下是激光切割機紅光定位系統的調整指南，內容結構清晰、重點突出，便于技術人員操作：
一、調整前的安全準備
1.關閉設備總電源并等待5分鐘放電
2.佩戴專業激光防護眼鏡（OD4+級別）
3.準備工具：十字螺絲刀、內六角扳手套組、校準靶紙
4.清潔工作臺面，確保無反射物
二、紅光系統組成檢查
1.激光頭組件
-檢查紅光發射器固定螺絲（M3規格）
-確認防護鏡片清潔度（使用無塵布+無水乙醇）
2.反射鏡組
-檢測1、2反射鏡同軸度（誤差應＜0.02mm）
-檢查鏡架彈簧壓力（標準值0.8-1.2N）
3.聚焦鏡筒
-確認紅光通路無遮擋
-檢查準直透鏡固定狀態
三、機械校準流程
1.初級定位校準
-將功率調至5%進行點射測試
-使用靶紙標記實際光斑位置
-調整X/Y軸偏移螺絲（每次1/8圈微調）
2.同軸度校準（重點步驟）
①拆裝鏡片順序：
-先拆聚焦鏡→再拆反射鏡→最后處理紅光組件
②使用雙十字定位法：
-在200mm距離設置雙層靶紙
-上層靶紙開Φ2mm觀察孔
-下層靶紙接收實際光斑
③調整標準：
-允許偏差：≤0.1mm@300mm加工范圍
-重復定位精度需達±0.05mm
3.聚焦補償調整
-根據不同材料厚度設置Z軸偏移量
-參考公式：補償量=材料厚度×(n-1)/n
（n為材料折射率）
四、軟件參數設置
1.紅光同步參數
-延遲時間：0.5-2ms（依機型調整）
-PWM頻率：建議500-1000Hz
2.運動軌跡補償
-開啟路徑預測功能
-設置加速度閾值（建議0.3G）
3.功率匹配校準
-紅光強度與切割功率比例系數設置
-典型值：紅光10%對應切割功率30%
五、常見故障處理
|故障現象|可能原因|解決方案|
||||
|紅光偏移|鏡片受熱變形|更換石英鏡片，加強散熱|
|亮度不足|驅動電壓異常|檢測24V電源，更換發光模組|
|光斑抖動|機械共振|加固導軌，調整PID參數|
|定位漂移|步進電機失步|檢查驅動器電流，升級細分設置|
六、日常維護要點
1.每周維護：
-清潔光路系統（使用專用鏡片清潔劑）
-檢查導軌潤滑（推薦KLUBER潤滑脂）
2.每月檢測：
-紅光功率衰減測試（使用光功率計）
-同軸度復檢（使用激光干涉儀）
3.年度保養：
-更換老化鏡片（建議累計使用2000小時后更換）
-校準運動控制系統（包括編碼器復位）
注意事項：
1.禁止在設備運行時進行光路調整
2.調整后需進行5次試切驗證（建議使用3mm亞克力板）
3.建議環境溫度控制在22±3℃，濕度＜60%RH
通過以上系統化的調整和維護流程，可確保激光切割機紅光定位精度長期穩定在±0.05mm以內，有效提升加工質量和設備使用壽命。實際應用中應根據具體機型參數進行適當調整，建議保留每次校準的詳細記錄以便追溯。
點擊右側按鈕，了解更多激光打標機報價方案。
